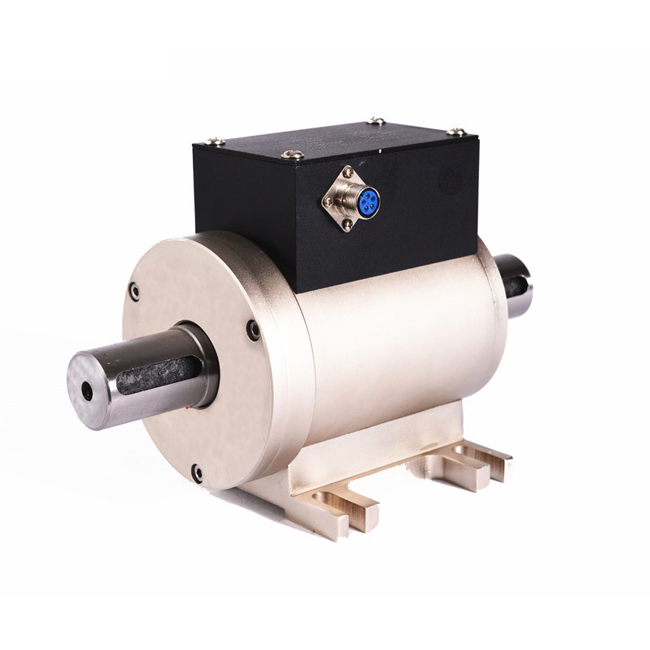

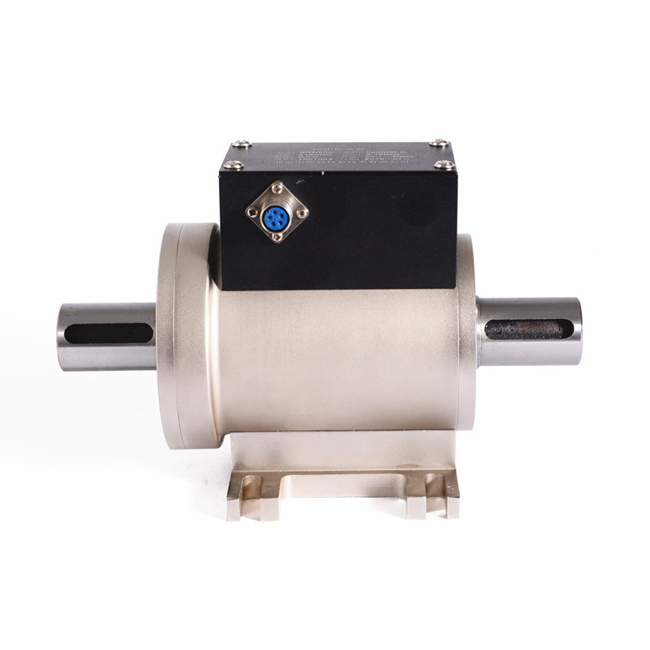

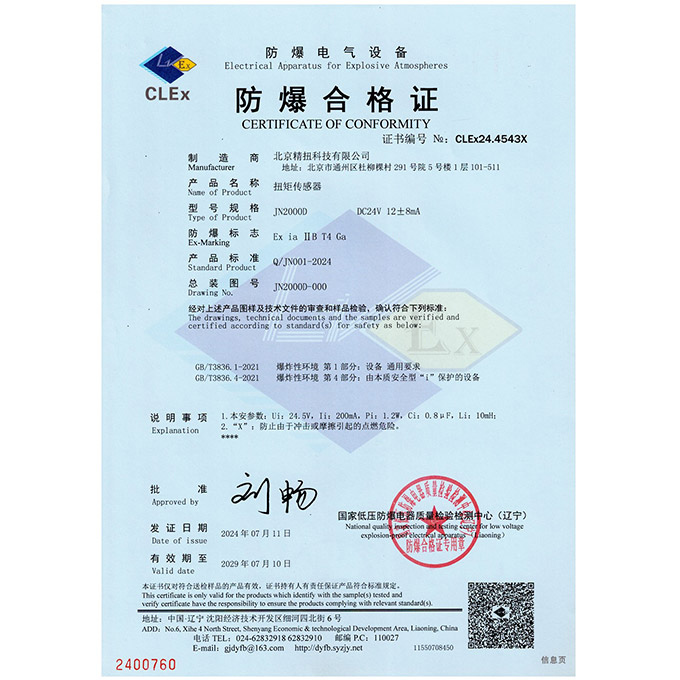

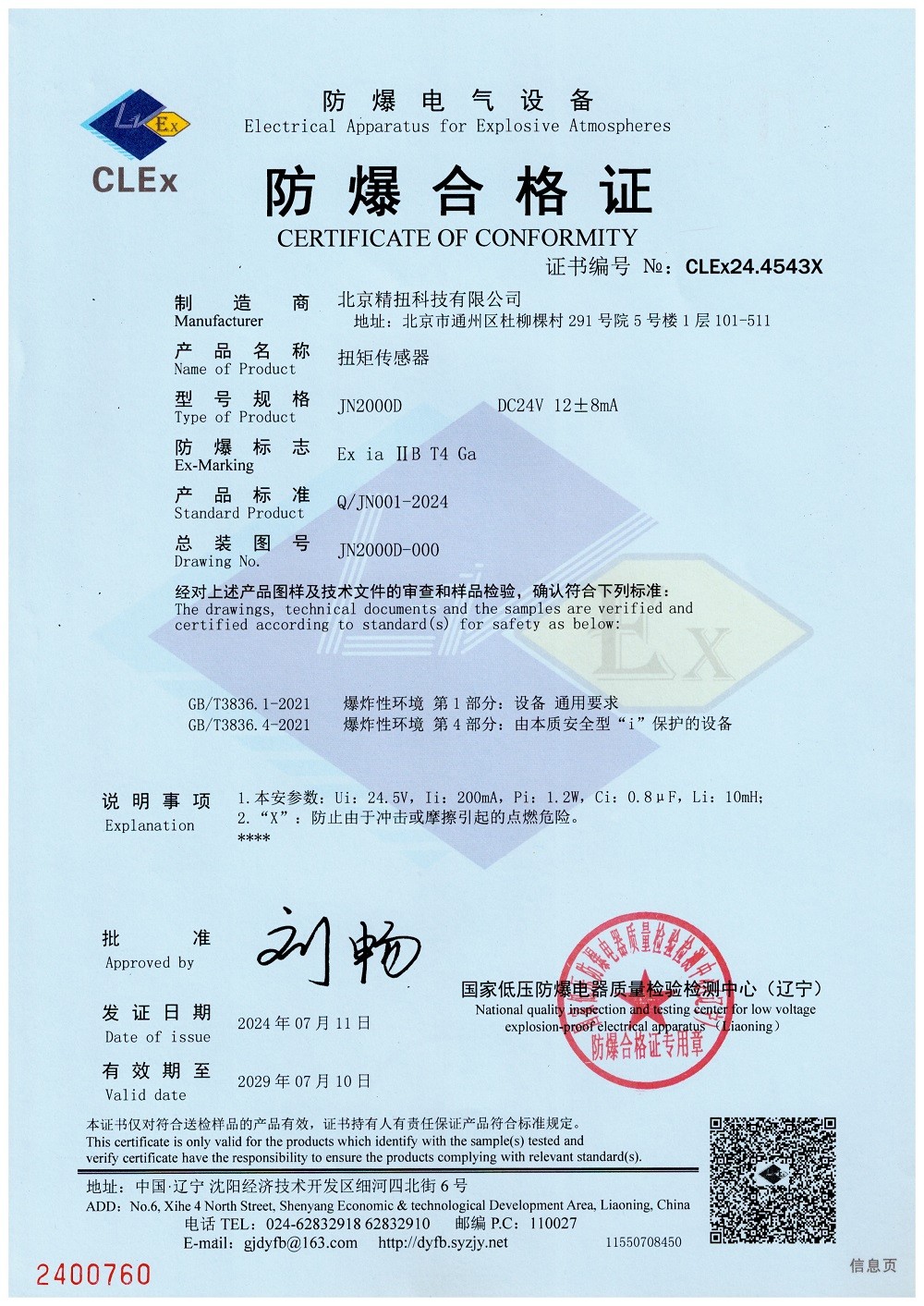

1、本安隔离防爆，适用于需要防爆的测试场合；

2、既可以测量静止扭矩，也可以测量旋转扭矩；

2、检测精度高，稳定性好，抗干扰能力强；

3、体积小，重量轻，易于安装；

4、不需反复调零即可连续测量正反转扭矩；

5、没有集流环等磨损件，可高转速长时间运行；

6、应变弹性体强度大，可承受150%载荷；

7、可任意位置，任意方向安装；

8、传感器部分可脱离二次仪表独立使用，直接与测量板卡，PLC 或 DCS组成扭矩测量装置。

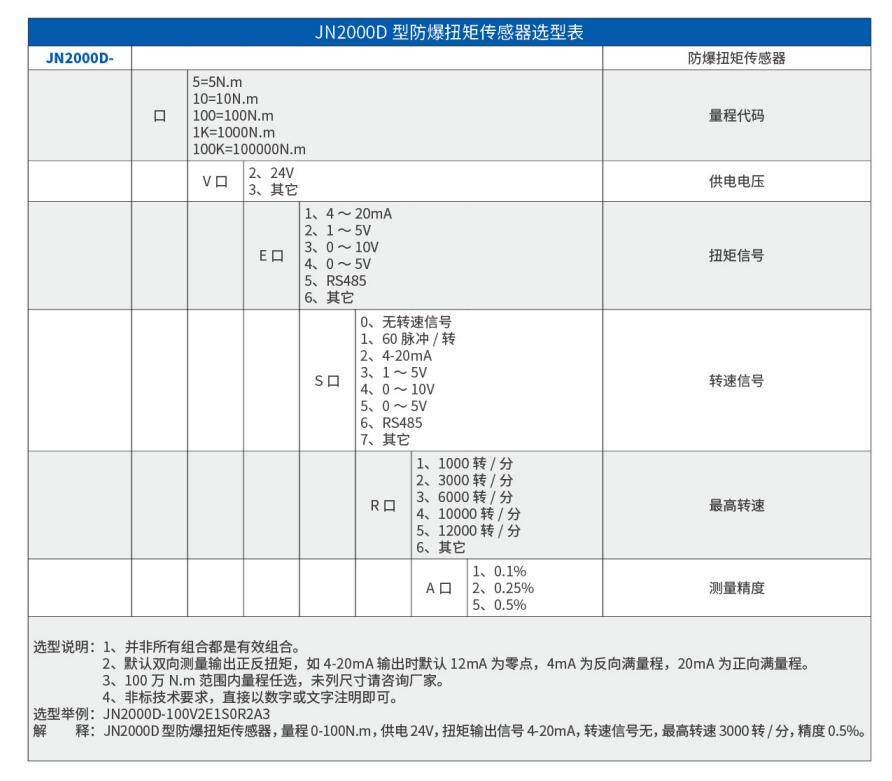

指标名称：参数规格                                                                           环境温度：-20~60℃

量程：0～±5N.m-±100kN.m(可选)                                                     相对湿度：0~90%RH

供电电源：24V DC                                                                             过载能力：150%

扭矩信号：4～20mA                                                                           频率响应：100us

转速量程：0～1000、3000、6000、8000转/分                                 防爆等级：本安型Exia II CT6

转速信号：60脉冲/转、4～20mA                                                       关联设备：S2022安全栅

精度：±0.1%、±0.25%、±5%                                                            连接形式：键连接、单法兰、双法兰、花键(可定制)

年稳定性：0.3%/年                                                                             绝缘电阻：≥200MΩ(100VDC)

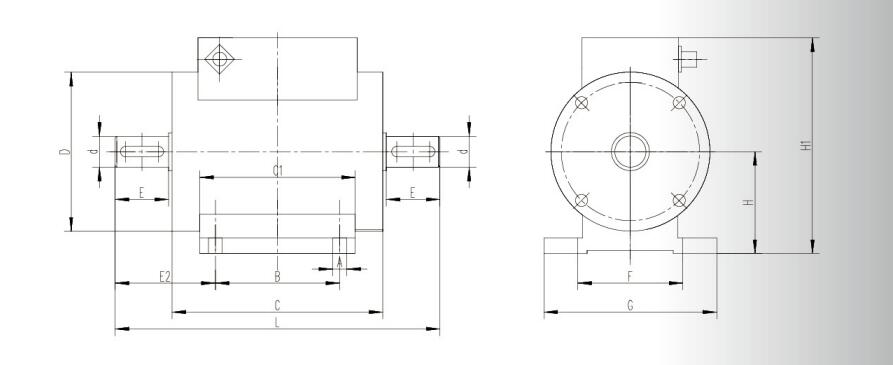

外型尺寸如下图

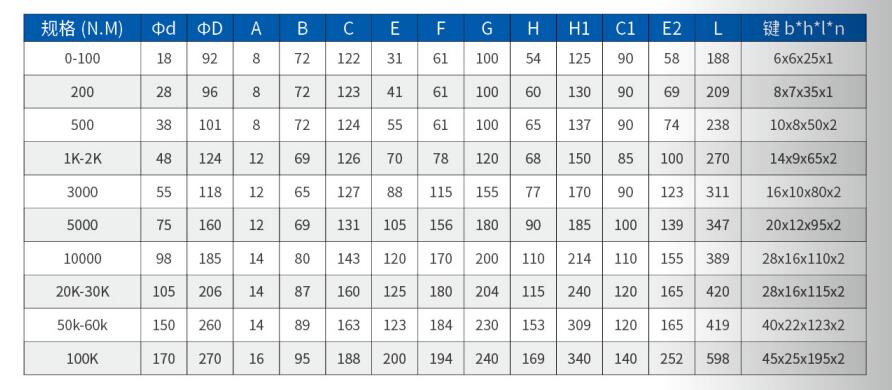

产品系列尺寸参考如下图

1、安装要求

（1）测量传感器的轴径和中心高；

（2）使用两组联轴器，将带扭矩传感器安装在动力源和负载之间；

（3）传感器可选用刚性或者弹性联轴器连接。震动较大、同心度小于0.2mm大于0.05mm时，建议选用弹性联轴器，安装同轴度超过0.2mm时，严禁使用；

（4）动力及负载设备必须固定可靠避免振动；

（5）将本扭矩信号传感器的基座与设备的基座固定可靠，避免产生弯矩；

（6）标准传感器无论采用水平或者垂直安装，传感器不允许承受过大的轴向力、弯矩，否则影响传感器的使用，甚至造成传感器的损坏；

（7）安装前请仔细阅读随机携带的产品说明书。

2、使用注意

（1）防爆扭矩传感器接线必须正确；

（2）±15V的范围：不得低于±14.5V不得高于±15.5V；

（3）信号线输出不得对地，对电源短路，输出电流不大于10mA；

（4）屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接；

（5）使用中如有疑问请及时与本公司联系，保修期之内不得自行拆卸。

3、信号处理

（1）ZRN504动态盘式扭矩传感器由静止外壳和旋转盘两部分组成；

（2）将旋转盘的两端通过法兰联轴器分别与动力和负载联接；

（3）静止外壳固定在基座上，调整间隙，保证静止外壳与旋转盘之间不可接触！
