基本技术规格

1、尺寸：A外型盘装160x80x170mm     T外形台式放置：270x106x220mm；

2、主要功能：三窗口五位数码显示扭矩、转速、功率，具有清零、峰值储存功能；

3、选配功能：RS485通讯、双路变送输出、上位机软件；

4、仪表电源：220VAC；

5、显示范围：扭矩测量：-99999 ~ 99999N.m，显示取绝对值：0～ 99999N.m，小数点位置可设定转速显示：0～99999，小数点位置可设定，功率显示：0~99999，小数点自动调节；

5、脉冲输入信号：各种 NPN、PNP、OC门输出的传感器信号、接近开关，旋转编码器，变送输出，光电隔离，2路4mA~20mA直流电流输出；

7、输出分辨率：1/4000，误差小于±0.1% FꔷS，负载能力：小于等于600Ω，外供电源±15VDC或24VDC二者选其一；

8、测量频率：转速脉冲输入1Hz～20KHz，扭矩脉冲输入5KHz～15KHz，可扩展至1HZ~60KHZ。

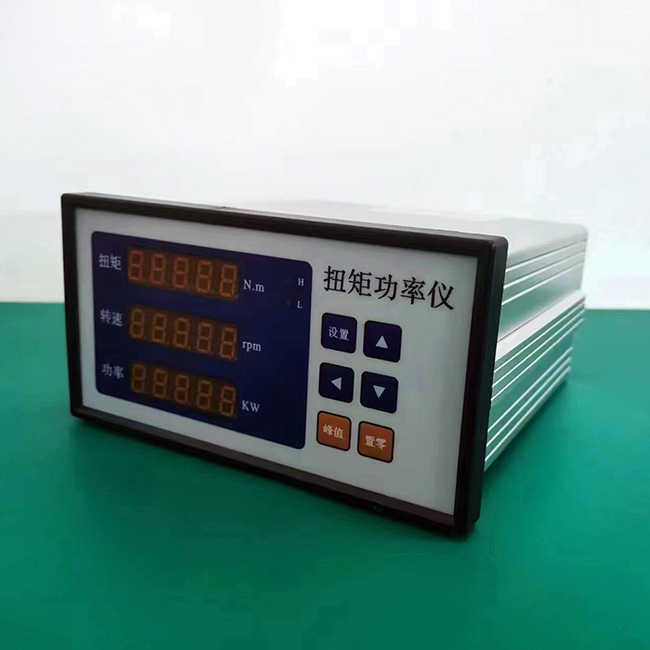

面板及按键说明

接线说明

开孔：盘装式

台式外形尺寸
