本系列扭矩传感器具备：

1、扭矩测量功能；

2、能源及信号非接触传递功能;3、输出信号数字化功能；

4、可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号；

5、传递信号时与是否旋转，转速和转向无关，可以适应长时间，高转速运转；

6、精度高，稳定性好；

5、体积小，重量轻，易于安装；

7、不需反复调零即可连续传递正反转扭矩信号；

8、没有集流环等磨损件，可以高转速长时间运行；

9、抗干扰性强，可任意位置，任意方向安装。

1、量程范围：5，10，20，50，100，200，500，1000，2000 N -m 1000ON.m；五种外形尺寸非标准量程及尺寸可以定做；

2、精度：0.5% FꔷS；

3、适用转速：3000转/分以下；

4、环境温度：0℃ - 5 0°C;

5、频率响应：100 us；

6、输出信号：0-12v方波频率；负载电流<10mA. 零扭矩：10KHZ；正向满量程：15KHZ；反向满量程：5KHZ；

7、信号插座：（1）OV.；（2）+15V.；（3）-15V.；（4）空．；（5）扭矩信号。

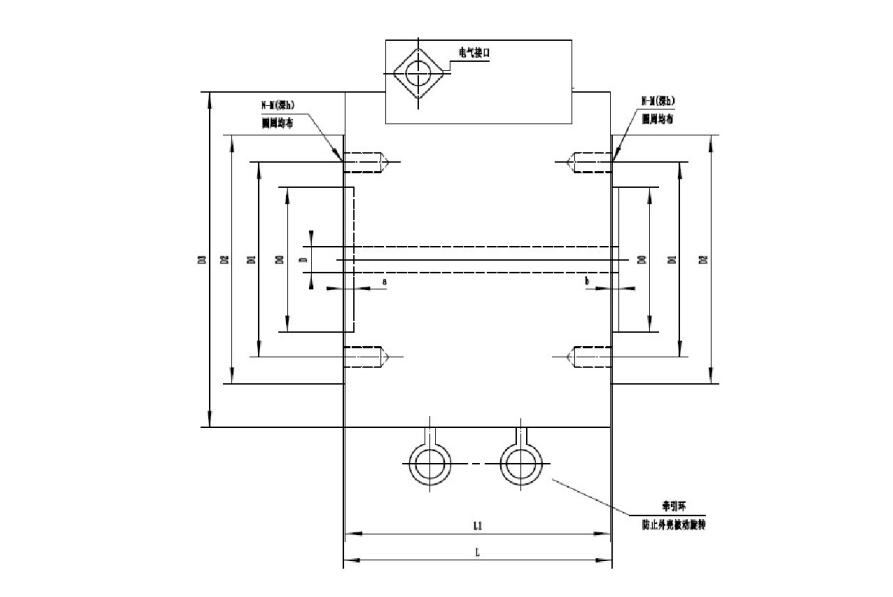

外型尺寸如下图

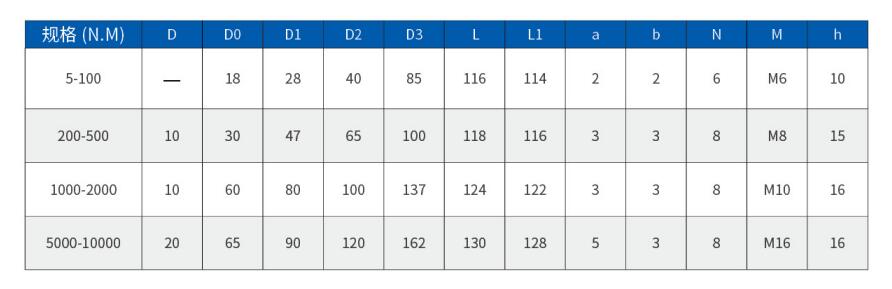

产品系列尺寸参考如下图

1、安装

（1）JN2000E型双法兰扭矩传感器由静止外壳和旋转盘两部分组成；

（2）通过法兰联轴器分别与动力或负载联接；

（3）静止外壳柔性固定在基座上，允许摆动，不得转动。

2、使用注意

（1）接线必须正确；

（2）±15V的范围：不得低于±14.5V，不得高于±15.5V；

（3）信号线输出不得对地，对电源短路，输出电流不大于10mA；

（4）屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接；

（5）使用中如有疑问请及时与本公司联系，保修期之内不得自行拆卸。

3、信号处理

（1）使用JN200OE系列扭矩仪表显示扭矩值；

（2）直接将扭矩频率信号送给计算机或PLD进行处理；

（3）转换为4—20mA或1—5V模拟信号。
